MSP-600 系列是600W 單組輸出醫用型開關電源，具備國際通用全范圍交流輸入、主動式 PFC 功能（PF>0.94） 、最高89% 效率，可承受 300VAC 浪涌輸入 5 秒，擁有短路 / 過負載 / 過電壓 / 過溫度等多重保護，通過醫療安規認證（MOOP 等級） ，支持遙控開 - 關、DC OK 信號、遙感等功能，5V@0.3A 待機且空載功率消耗 < 0.8W，24V/36V/48V 型號可 3+1 并聯達 2400W，工作溫度范圍 - 40~+70°C，提供5 年保固，適用于醫療相關設備供電需求。
一、產品概述
MSP-600 系列是600W 級單組輸出醫用型開關電源，專為醫療設備設計，核心優勢包括寬電壓輸入、高功率因子、高效率及全面的醫療安規認證，支持多種實用功能與并聯擴容，適配醫療場景對電源穩定性、安全性的嚴苛要求，提供5 年保固服務。
二、核心特性
| 特性類別 | 關鍵信息 |
|---|---|
| 輸入特性 | 國際通用全范圍交流輸入（85~264VAC），支持 120~370VDC 輸入；可承受 300VAC 浪涌輸入 5 秒 |
| 能效與功率 | 主動式 PFC 功能（PF>0.94），滿載時 PF>0.93（230VAC）/PF>0.99（115VAC）；效率最高達89% |
| 保護功能 | 短路、過負載、過電壓、過溫度四重保護，過負載為恒流限制自動恢復，過壓 / 過溫為關斷后恢復 |
| 醫療合規 | 通過醫療安規認證（MOOP 等級），一次側 - 二次側 2×MOOP、一次側 - 接地 1×MOOP、二次側 - 接地 1×MOOP |
| 特殊功能 | 5V@0.3A 待機輸出（容差 ±5%，紋波 50mVp-p）；DC OK 信號（3.3~5.6V 開啟，0~1V 關斷）；遙控開 - 關（4~10V / 開路開啟，0~0.8V / 短路關斷）；風扇溫控（負載 35±15% 或 50°C 啟動）；遙感功能（線壓降補償最大 0.5V） |
| 并聯擴容 | 24V、36V、48V 型號支持 3+1 并聯，最大輸出功率2400W |

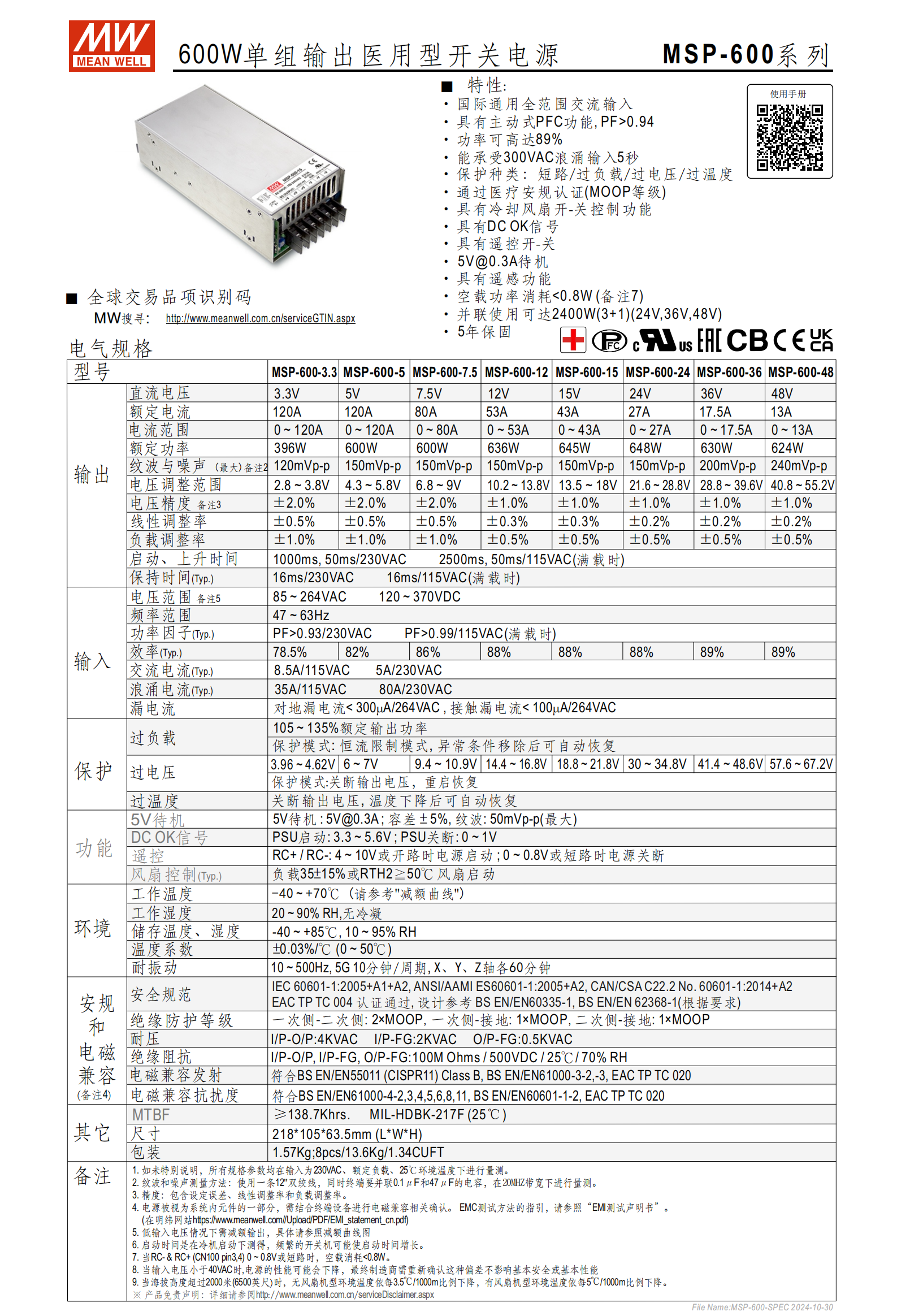

三、電氣規格詳情
（1）輸出參數（各型號核心數據）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 電壓精度 | 紋波噪聲（最大） |
|---|---|---|---|---|---|
| MSP-600-3.3 | 3.3V | 120A | 396W | ±2.0% | 120mVp-p |
| MSP-600-5 | 5V | 120A | 600W | ±2.0% | 150mVp-p |
| MSP-600-7.5 | 7.5V | 80A | 600W | ±2.0% | 150mVp-p |
| MSP-600-12 | 12V | 53A | 636W | ±1.0% | 150mVp-p |
| MSP-600-15 | 15V | 43A | 645W | ±1.0% | 150mVp-p |
| MSP-600-24 | 24V | 27A | 648W | ±1.0% | 150mVp-p |
| MSP-600-36 | 36V | 17.5A | 630W | ±1.0% | 200mVp-p |
| MSP-600-48 | 48V | 13A | 624W | ±1.0% | 240mVp-p |
（2）輸入參數
頻率范圍：47~63Hz
交流電流（Typ.）：8.5A/115VAC、5A/230VAC
浪涌電流（Typ.）：35A/115VAC、80A/230VAC
保持時間（Typ.）：16ms/230VAC、16ms/115VAC（滿載）
啟動時間：1000ms（230VAC）、2500ms（115VAC），上升時間 50ms（滿載）
（3）保護參數
過負載保護：105~135% 額定輸出功率，保護模式為恒流限制，異常移除后自動恢復
過電壓保護：各型號對應保護電壓范圍（如 3.3V 型號為 3.96~4.62V，48V 型號為 57.6~67.2V），保護模式為關斷輸出，重啟恢復
過溫度保護：關斷輸出電壓，溫度下降后自動恢復
漏電流：對地漏電流 < 300μA/264VAC，接觸漏電流 < 100μA/264VAC
四、環境與物理參數
工作溫度：-40~+70°C（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存溫度：-40~+85°C，儲存濕度：10~95% RH
溫度系數：±0.03%/°C（0~50°C）
耐振動：10~500Hz，5G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘
尺寸（LWH）：21810563.5mm（公差 ±1mm）
包裝：單臺 1.57Kg，8 臺 / 箱（13.6Kg，1.34CUFT）
五、安規與電磁兼容
安全規范：IEC 60601-1:2005+A1+A2、ANSI/AAMI ES60601-1:2005+A2、CAN/CSA C22.2 No. 640601-1:2014+A2、EAC TPTC 004，設計參考 BS EN/EN60335-1、BS EN/EN 62368-1
耐壓：I/P-O/P（一次側 - 二次側）：4KVAC；I/P-FG（一次側 - 接地）：2KVAC；O/P-FG（二次側 - 接地）：0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms /500VDC /25°C/70% RH
電磁兼容發射：符合 BS EN/EN55011 (CISPR11) Class B、BS EN/EN61000-3-2、-3、EAC TP TC 020
電磁兼容抗擾度：符合 BS EN/EN61000-4-2、3、4、5、6、8、11、BS EN/EN60601-1-2、EAC TP TC 020

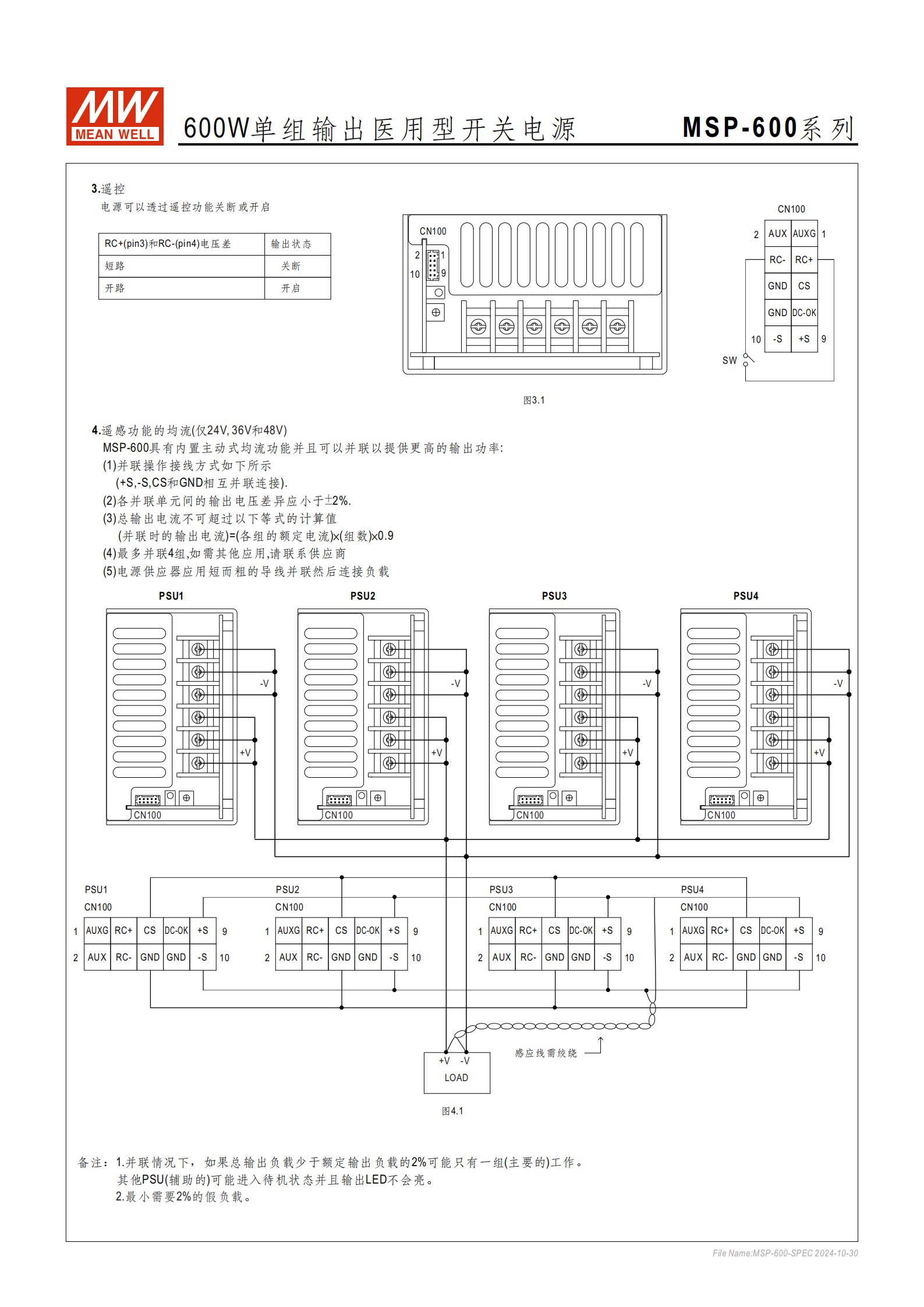

六、并聯使用規則
僅 24V、36V、48V 型號支持并聯，最多 4 組（3+1），最大輸出 2400W
接線要求：各單元的 + S、-S、CS 和 GND 需相互并聯，感應線需絞繞，并聯導線需短而粗
電壓差異：各并聯單元間輸出電壓差異應小于 ±2%
電流限制：總輸出電流≤（各組額定電流）×（組數）×0.9
負載要求：最小需 2% 的假負載，若總輸出負載 < 額定負載 2%，可能僅 1 組工作，其他進入待機
4. 關鍵問題
問題 1：MSP-600 系列開關電源的醫療合規性體現在哪些核心方面？
答案：該系列電源的醫療合規性核心體現在兩方面：一是通過多項醫療安全規范認證，包括 IEC 60601-1:2005+A1+A2、ANSI/AAMI ES60601-1:2005+A2 等，設計參考 BS EN/EN60335-1 等標準；二是具備符合醫療場景的絕緣防護等級，一次側 - 二次側為 2×MOOP、一次側 - 接地為 1×MOOP、二次側 - 接地為 1×MOOP，同時漏電流嚴格控制（對地漏電流 < 300μA/264VAC，接觸漏電流 < 100μA/264VAC），滿足醫療設備對電氣安全的嚴苛要求。
問題 2：MSP-600 系列支持并聯擴容，具體條件和限制是什么？
答案：并聯擴容的條件與限制如下：① 適用型號：僅 24V、36V、48V 規格的 MSP-600 電源支持并聯；② 并聯組數：最多 4 組（3+1 模式），最大輸出功率可達 2400W；③ 接線要求：需將各單元的 + S、-S、CS 和 GND 相互并聯，感應線需絞繞以減少雜訊，并聯導線需短而粗；④ 電壓一致性：各并聯單元的輸出電壓差異需小于 ±2%；⑤ 電流限制：總輸出電流≤（單組額定電流）×（組數）×0.9；⑥ 負載要求：最小需配置 2% 的假負載，否則可能僅 1 組電源工作，其他進入待機狀態。
問題 3：MSP-600 系列的核心功能（遙控、DC OK 信號、遙感）的關鍵參數和作用是什么？
答案：三大核心功能的關鍵參數與作用如下：① 遙控功能：通過 RC+（pin3）和 RC-（pin4）控制，電壓差 4~10V 或開路時電源啟動，0~0.8V 或短路時電源關斷，可遠程控制電源啟停；② DC OK 信號：為 TTL 信號（參考 pin8 接地），電壓差 3.3~5.6V 時表示電源開啟正常，0~1V 時表示電源關斷，用于反饋電源工作狀態；③ 遙感功能：通過 + S（pin9）和 - S（pin10）連接負載正負極，需使用絞線減少雜訊，最大可補償 0.5V 負載線壓降，保證負載端電壓穩定性。
